CLAPi Cardinal

Mutable Instruments Elements

Audible Instruments Modal Synthesizer

u-he Zebra3で採用する物理音源のコンセプトがユーロラックのハードウェア Mutable Instruments Elementsに近いように思えたので、Cardinalにある、そのエミュレータのAudible Instruments Modal Synthesizerをいじってみるという内容。

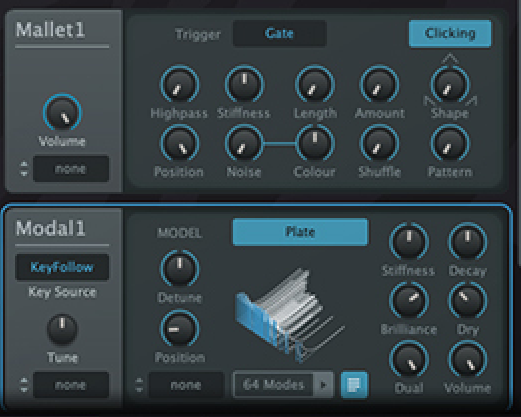

下絵がZebra3 Alpha版にある物理音源系モジュール。 Mallet（発振器）とModal（共鳴装置）に別けられている。

下写真がオリジナルハードウェア製品のMutable Instruments Elements。

下スクリーンショットがCardinalに搭載されているエミュレーターのAudible Instruments Modal Synthesizer。Mutable Instruments社はCC-BY-SAライセンスでオープンに開発されているためエミュレーターにも寛容のようだ。

以下の動画を見てから、適当にいじってみることにする。

細かな部分は、以下のマニュアルを参照する。

マニュアル：https://pichenettes.github.io/mutable-instruments-documentation/modules/elements/

構成

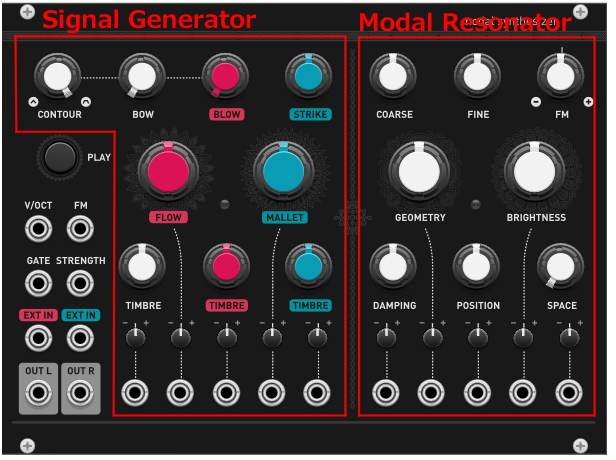

Elementsは物理音源系モジュールで、基本的にはbowing、blowing、impulsesの3種を発振するSignal Generatorとギターでいうとボディともいえる共鳴装置Modal Resonatorで構成されている。

左側のSignal Generatorは、音程を持たない発振部分で、3種類をブレンドすることが出来る。

BOW

フィルタリングされた摩擦ノイズ

CONTOUR

BOW及びBLOWにエンベロープを適用する。 12時ぐらいまでは減衰する音で、それ以上は減衰しなくなる。

BOW

音量だけでなく弓の圧力の増加をシミュレートし、より明るくノイズの多いサウンドを引き起こす。

TIMBRE

BOW素材の滑らかさまたは粒度を制御。 変調用入力およびノブあり。

BLOW

ピッチ制御された粒状ノイズ

CONTOUR

BOW及びBLOWにエンベロープを適用する。 12時ぐらいまでは減衰する音で、それ以上は減衰しなくなる。

BLOW

レゾネーターに送られる粒状のブローノイズの量を制御。

FLOW

さまざまな色のノイズをスキャンする一種のウェーブテーブル。微妙に動かしただけで変化する。 変調用入力およびノブあり。

TIMBRE

ノイズジェネレーターのピッチ/粒度を制御。 変調用入力およびノブあり。

STRIKE

スティック、マレット、ハンマー、ブラシのサンプル再生。

STRIKE

レゾネーターに送られるパーカッシブノイズの量を制御。 2時以上に設定すると、メイン出力信号で「ブリード」して、より噛み付くパーカッシブなサウンドになる。

MALLET

パーカッシブノイズのタイプを制御。 ハンマー、マレット、スティックの実際のサンプル、ダンピングの有無にかかわらず演奏されるマレットの物理モデル。バチの物理モデルで、さまざまなピッキング速度で再生、サーフェス上で跳ね返る粒子の物理モデル。 これらをモーフィングして利用可能。 変調用入力およびノブあり。

TIMBRE

パーカッシブ励起の明るさ/速度を制御。 変調用入力およびノブあり。

Modal Resonator

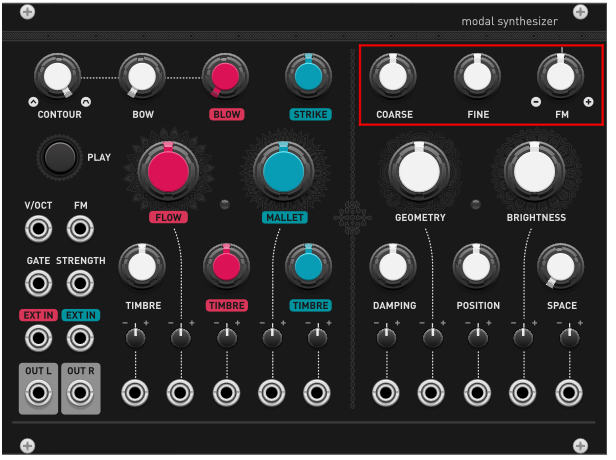

COARSE

音程を半音単位で調整。物理音源のため、ここで音程の調整は必須。

FINE

-2～+2半音の微調整。

FM

入力がある場合に機能する。変調の量と極性を制御。

GEOMETRY

共鳴する構造の形状と剛性を制御。プレート～弦～バー/チューブ～ベル/ボウル。 変調用入力およびノブあり。

BRIGHTNESS

高周波モードのミュートの度合いを制御。 低い値は、木材やナイロンなどの素材をシミュレート。 高い値は、ガラスやスチールなどの材料をシミュレート。 変調用入力およびノブあり。

DAMPING

エネルギーが材料を通じてどれだけ速く散逸するかを制御。 CVでモジュレートすると、手で振動面をブロックして音を減衰させたりミュートしたりする効果を再現可能。 変調用入力およびノブあり。

POSITION

ストリング/サーフェスのポイントを制御。 サーフェスの真ん中に励起を適用すると、対称性により偶数高調波が互いに打ち消し合い、矩形波を連想させる「中空」の音が生じる。矩形発振器のPWM制御や、フェイザーのコムフィルタリング効果に近い。 変調用入力およびノブあり。

SPACE

残響のステレオ幅と量を制御。 最小位置に設定すると、一方の出力チャンネルにエキサイター出力、もう一方のチャンネルにレゾネーター出力。 さらに増やすと、2つのマイク間の角度が大きくなる。 12時を過ぎると、SPACEはレゾネーター信号に適用されるアルゴリズムリバーブレーターの量と減衰時間を制御。 SPACEが増加すると、振動面の音を2つの異なる位置で拾うことでステレオ効果となる。 最大位置にあるときに非常に高いCVを適用すると、「フリーズ」エフェクトがトリガーされ、リバーブテイルの減衰が防止される。 変調用入力およびノブあり。

PLAY

外部から鳴らさなくても、直接音を出すことができる。 GATE入力に送信することと同じ挙動。

V/OCT入力

ノートのピッチ制御。

FM入力

FM用変調ソース入力。

GATE入力

エキサイターGATE入力。

STRENGTH入力

励起信号を増幅または減衰するVCAとして機能。 正のCVは信号をブーストし、負のCVは信号を減衰させる。 スケールは3dB/Vで、最大減衰/利得は+/- 15dB

EXT IN（赤）

この入力に送られたオーディオ信号は、ブローイングノイズと同じ経路を通り、拡散され、エンベロープによって増幅され、次にSTRENGTH VCAによって増幅される。

EXT IN（青）

この入力に送られたオーディオ入力は未処理で、レゾネーターに直接送信される。

OUT L/R

出力。

とりあえず使ってみた感想

どうもMutable Instrumentsのモジュールは肌に合わないようだ。 各パラメータが複合的かつ、独自セレクトで、移行していくので、その挙動は慣れないと使いこなせない。 ユーロラックでリアルタイム操作を想定したモジュールのため、このような設計になったのだろうけど、 独特過ぎる・・・
