CLAPi CardinalBOGAUDIO utilities
標準VCVモジュールでは痒い所に手が届かないことが多い。 そこで似たようなベーシックなコンセプトで、もう少し細かな調整ができるモジュールを探す。おそらく最も標準に近く数多くのモジュールが用意されているのがBOGAUDIO。 これを使っていくことにする。
u-heのデモなどを見ると高機能なMutable Instrumentsなどを使っていたので、少し試してみるが、ひとつのモジュールに多くの機能が搭載されていて、省スペースで高パフォーマンスを目指しているのが分かる。 高機能モジュールは、アプリ操作のような使い方なってしまうので、プログラミング的な感触が得られない。 まずは単機能のモジュールを複数つないで、ローレベルのプログラミングのようなことをやろうと思っている。 そういう意味ではBOGAUDIOはちょうどよいモジュール群。 ただシーケンサーなどは弱いので、Impromptuを使うことにした。 BOGAUDIOのモジュールは、いずれも電気や音声処理の基礎知識が要求され、見方によってはひじょうにハードルが高い。
MONO
MONOは、ポリフォニックケーブルのチャンネルをシングルチャンネルのモノラル出力にミックスダウンします。これは、VCV Rackに付属するSUMモジュールの代替品ですが、基本的なオンボードコンプレッサーを追加して、入力のチャンネルが少数または多数しか鳴っていない場合にレベル差を均等にします。COMP コントロールは、圧縮量を設定します。ゼロでは影響はなく、このモジュールの動作は基本的にラックのSUMと同等です。SUMと同様に、LEVEL制御は単に出力を減衰させます。出力(ポストLEVEL)は、+/- 12Vで飽和(ソフトクリップ)されます。
ARP
ARPはパフォーマンス指向のアルペジエーターで、アルペジオの音符はポリフォニックなピッチとゲートの入力から来ています。ラックのMIDI-CV(ポリフォニー有効)に直接パッチし、MIDIキーボードで再生できるように設計されています。以下のように、他のモジュールでも制御できますが、これは慎重に行う必要があります。 GATE入力のポリチャンネルでゲートが高くなると、V / OCT入力の対応するポリチャンネルのピッチがアルペジオにノートとして追加されます。(したがって、ARPがMIDI-CVにパッチされている場合、MIDIコントローラーのキーを押すとアルペジオにノートが追加されます。 アルペジオは、モジュールが何かを行うために必要なCLOCKの入力の制御下で、クロックパルスごとに1音の割合で再生されます。
ASSIGN
ASSIGN は、モノラルからポリへのボイス アサイナーおよびポリからポリへのボイス リアサイナーです (インとアウトのチャンネル数が異なる場合があります)。モノラルとポリの操作は、GATE入力のポリチャネル数で定義されます。 このモジュールの用途の1つは、(モノフォニック)シーケンスをポリフォニックボイスで再生し、エンベロープテールが鳴り響くようにすることです。 モノラル入力では、GATEで受信する各ゲートで、V/OCTの電流ピッチがV/OCT出力のポリチャンネルに割り当てられ、ゲートはGATE出力の同じチャンネルに出力されます。(入力ゲートがドロップすると、出力ゲートはドロップします。ボイスは、CHANノブで設定されたチャンネル数までチャンネル番号を増やすことで割り当てられ、チャンネル1から順番にチャンネルが再利用されます。RESET入力のトリガは、チャネル1への次の割り当てをリセットします。 ポリフォニック入力では、入力チャンネルのゲートがハイになると、ゲートと対応するピッチが出力チャンネルに割り当てられます。CHANノブで定義されたチャンネル数まで一度に出力できます。このモジュールは、無料チャネルの再利用を試みます。空いているものがない場合は、最も古い割り当てが置き換えられます。

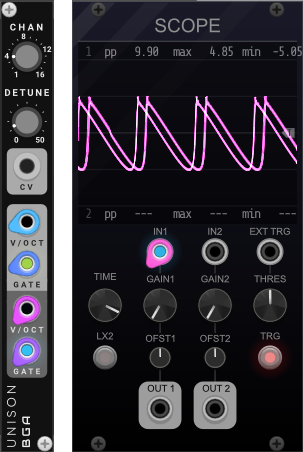

UNISON
ボイス数を増やし、Detuneさせることが可能。

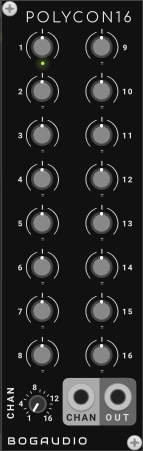

POLYCON16
POLYCON16により、固定電圧をポリフォニック出力のチャンネル番号ごとに、いくつかのチャンネルに直接送ることができます。出力チャンネル数はCHANノブで設定しますが、CHAN入力に入力が存在する場合、チャンネル数はその入力から取得され、ノブは無視されます。 これを使用して、ポリボイスのチャネル全体に少し固定されたバリエーションを導入できます。 コンテキストメニューオプションの範囲により、出力電圧を複数のバイポーラおよびユニポーラ範囲から設定できます。ユニポーラ範囲を使用すると、ノブがバイポーラダイヤルで引かれている場合でも、ノブが完全に反時計回りにあるときに0Vが出力されることに注意してください(0Vは通常正午にあります)。
POLYCON8
POLYCON16のコンパクトバージョンで、ポリフォニーチャンネル1〜8でのみ機能します。チャンネル数は、コンテキスト(右クリック)メニューで設定する必要があります。

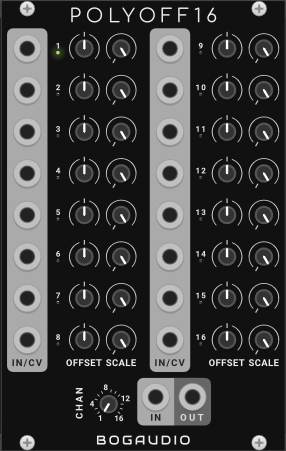

POLYOFF16
POLYOFF16により、ポリフォニック信号の各チャンネルの電圧を独立してオフセットおよびスケーリングできます。また、モノフォニック信号をポリフォニック信号に結合するRackのMERGEの代わりとしても使用できますが、ここではチャンネルごとのオフセットとスケールコントロールを備えています。

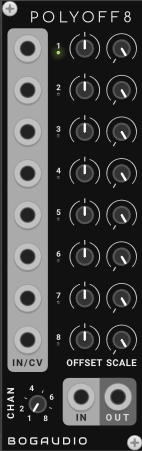

POLYOFF8
POLYCON16のハーフ幅バージョンで、ポリフォニーチャンネル1〜8でのみ機能します。
POLYMULT
POLYMULTは、モノラル信号をポリフォニック信号に変換し、指定された数のチャンネルで、各チャンネルが入力電圧のコピーを取得します。チャンネル数はCHANノブによって設定されますが、CHAN入力に入力が存在する場合は、次の点に注意してください。
DETUNE
デチューンされたオシレーターペアを制御するための1V /オクターブピッチプロセッサー。ノブとCVで指定されたセント数(半音の100分の1)だけ上下する基準ピッチで、OUT+とOUT-で放出されます。入力ピッチはTHRUで放出されます。
STACK
オシレーターをスタッキングするための1V/オクターブピッチプロセッサー。SEMIS、OCTAVE、FINEノブは、入力ピッチに適用してOUTに送信する間隔(アップまたはダウン)を決定します。入力ピッチは変更されずにTHRUに送信されるため、複数のSTACKをチェーンして複数のオシレーターを制御したり、コードを作成したりすることが容易になります。 CV入力は+/- 5Vを期待しています。この値は、ノブによって設定される間隔を、10ボルトあたり1半音の量で変更します。QZ(クオンタイズ)がアクティブな場合、CV制御のインターバルは最も近い半音にクオンタイズされます。この専用CVはTHRUポートで出力され、入力ピッチがないときはノブとCV inで値が設定されます。

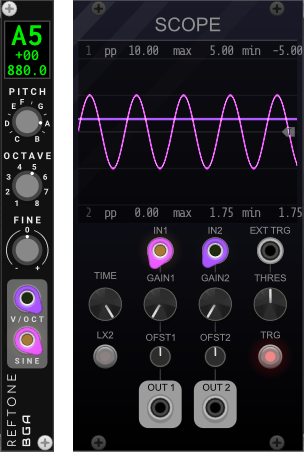

REFTONE
選択可能な(ウエスタン、クロマチック)ピッチをCV(1V/オクターブ、オシレーター制御用)または純粋な正弦音として出力するチューナー。ベースピッチはPITCHノブとOCTAVEノブで選択し、FINEノブでは出力を半音上下に微調整できます。LEDスタイルのディスプレイには、選択したピッチ、オクターブ、微調整(セント単位)、対応する周波数(ヘルツ単位)が表示されます。
BOOL
プログラミングチックなモジュール。AB入力に対して論理演算ができる。

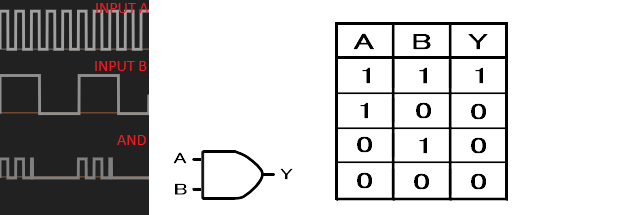

AND
AB入力がプラス側のとき+5V。

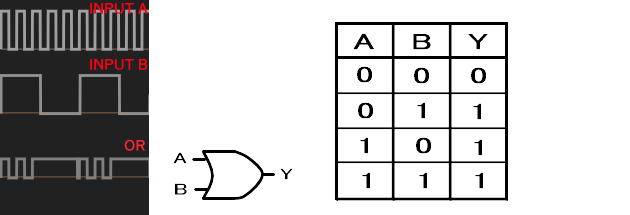

OR
ABがプラス側のとき0V。

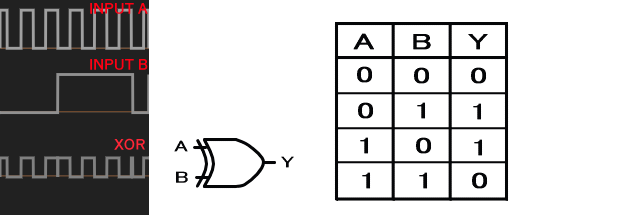

XOR
ABが同じ側であれば0V、違えば5V。
NOT
入力がプラス側のとき+5V、マイナス側のとき0V。

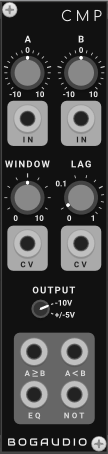

CMP (Comparator 比較器)
CMPはウィンドウコンパレータです。AとBの2つの入力を取り、これらは0Vに垂直です。各値は、対応するオフセットノブの値と合計され、+/-12Vにクリップされます。4つの出力は、AとBの相対値を示しています。
- A>=B：A が B より大きいか、または正確に等しいときハイ出力。
- A<B：AがBより小さいときハイ出力。
- EQ：AとBの差がウィンドウ電圧以下のときハイ出力。
- NOT：EQが低いときハイを出力。
WINDOWノブはウィンドウボリュームを指定しますtage。LAG は、出力の変化が入力状態の変化に遅れる最大 1 秒の時間を指定します。ラグの有効期限が切れる前に入力状態が切り替わった場合、出力は変更されません。WINDOWとLAGはそれぞれユニポーラ(0-10V)電圧を取り、それぞれが対応するノブによって減衰されます。 OUTPUTスイッチは、出力の高電圧値と低電圧値を設定します:0Vロー/+10Vハイ、または-5Vロー/+5Vハイ。 Polyphony: ポリフォニックで、A 入力によってポリフォニーが定義されます。 バイパスした場合: 出力なし。

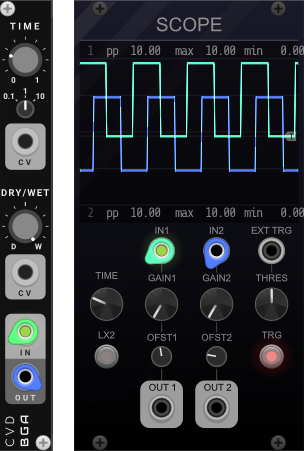

CVD
CVで使用するために設計されたシンプルな遅延です(ただし、オーディオでは問題なく動作します)。トリガーやゲートを遅らせたり、時間が経つと自動的にリセットされるフリップフロップを作成したり、シーケンスをしばらく実行してから停止させたり、エンベロープを2倍にしたりするために使用します。 大きなTIMEノブは、小さなノブ(最大0.1、1、または10秒)でスケーリングされた遅延時間を秒単位で設定します。TIMEは0〜10VのCVを取り、ノブで減衰します。時間を短縮すると、内部遅延バッファが切り捨てられます。DRY/WETノブは、出力に元の信号と遅延信号のミックスを設定し、+/- 5V CV入力を使用します。 CVD は、遅延/遅延の修正に使用できます。ここでは、パラメーター入力(TIMEノブを右クリック)を使用して、正確な遅延を設定するのに便利です。サンプル精度の高い遅延を得るには、必要な遅延サンプル数をRackの現在のサンプルレートで割り、TIMEをその数値に設定します(タイムスケールノブは1のままにします)。 Polyphony: ポリフォニックで、ポリフォニーはIN入力によって定義されます。 バイパスされた場合: IN を変更せずに OUT に渡します。
FLIPFLOP
2つの独立したチャンネルを持つブールメモリユーティリティ。TRIGGERの電圧が高いと、チャネルの状態がAからBに変わります。後続のトリガーで元に戻します。出力は、AとBのどちらかが選択されると5Vになり、もう一方が0Vになります。RESETのトリガ電圧は、チャネルをステートAに戻します。 Polyphony(ポリフォニー):ポリフォニックで、モジュールの2つのセクションに対して独立して、TRIG入力のチャネルによってポリフォニーが定義されます。

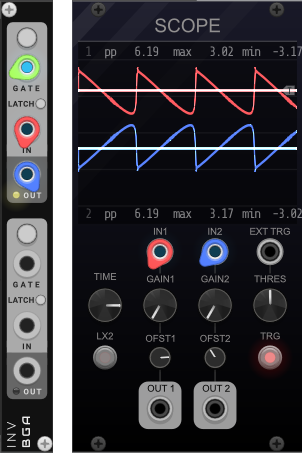

INV
CVまたは手動制御、およびオプションのラッチを備えたデュアル信号インバータ。各セクションでは、GATEの入力電圧が高いときにボタンが押されたときにINの信号が反転してOUTに送られ、それ以外の場合は変更せずにOUTに渡されます。 LATCHが有効になっている場合、ボタンを押すか高電圧がインバーターの状態を切り替えます。コンテキスト メニュー オプション [Save latched state to patch] は、ラッチが有効になっている場合、ラッチされた状態をパッチに保存し、パッチのロード時に復元します。 ポリフォニー:ポリフォニックで、モジュールの2つのセクションに対して独立して、IN入力のチャネルによってポリフォニーが定義されます。 バイパスされた場合:各チャネルで独立してINを未変更でOUTに渡します。
MANUAL
8つの出力を備えた手動トリガー/ゲート。TRIGボタンが押されている限り、各出力から一定の+5Vが送られます。それ以外の場合は0Vが出力されます。高出力電圧は、コンテキストメニューで+10Vに設定できます。 MANUALは、パッチ負荷(Max/Msp loadbangに類似)にトリガパルス(10msの高出力電圧)を出力するように設定できます。これはデフォルトではオフになっています。モジュールのコンテキスト (右クリック) メニューの [Trigger on load] をクリックできるようにします。パルスは、パッチがサンプルの処理を開始してから 100 ミリ秒後に放出されます。 ポリフォニー：モノラル。 バイパスした場合: 出力なし。「Trigger on load」を無効にします。
4MAN
MANUALのバージョンで、4つの独立したトリガーボタンと別々の出力があります。 [Trigger on load]および[Output]オプションは、MANUALと同様に、有効になっている場合、4つの出力すべてに適用されます。 ポリフォニー：モノラル。 バイパスした場合: 出力なし。
MULT
3 HPマルチプル(信号スプリッターまたはデュプリケーター)。1 対 3 のチャネルが 2 つあります。また、1-to-6モードもあり、2番目のチャンネルの入力に何もパッチが適用されていない場合、最初のチャンネルへの入力は6つの出力すべてにコピーされます。 ポリフォニー：ポリフォニック入力は、対応する出力で複製されます(チャネルはそのまま)。 バイパスした場合: 出力なし。

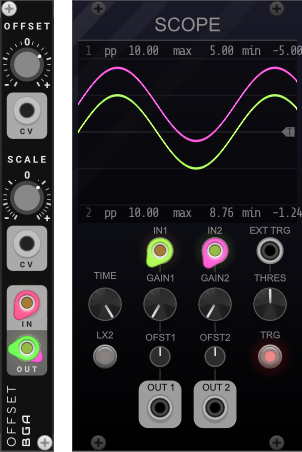

OFFSET
SCALEを0にするとDCとなる! オフセットとスケーラー。OFFSETノブとSCALEノブにはCV入力(ユニポーラ、0-10V)があります。「操作の順序」コンテキスト (右クリック) メニュー オプションで設定される 2 つの操作モードがあります。 スケール、オフセットの順に設定(デフォルト):出力はです。入力が接続されていない場合、出力は .(input * scale) + outputoffset オフセット、次にスケール: 出力は です。入力が接続されていない場合、出力は です。(input + offset) * scaleoffset * scale バージョン 1.1.36 より前では、モード設定はなく、動作はオフセットしてからスケーリングされることに注意してください。この動作の変更は、古いパッチに影響を与える可能性があります。 デフォルトでは、出力は+/-12ボルトに制限されています(これはラックの標準です)。コンテキストメニューオプションを使用すると、この制限を無効にすることができます。 ポリフォニー:ポリフォニックで、IN入力のチャネルによってポリフォニーが定義されます。 バイパスされた場合: IN を変更せずに OUT に渡します。
SLEW
スルーリミッター - 入力が急激に変化すると、出力の変化が遅くなり、入力が遅れます。 上昇と下降のスルーレートと形状は独立して設定されます。RISEおよびFALLタイムノブは、出力が入力の10Vの変化に追いつくために必要な時間を設定するようにキャリブレーションされています。 RISEおよびFALL形状ノブは、出力が入力(スコープに描画される形状)に追いつくときの出力の動きに影響を与えます。形状は、対数曲線、線形曲線、指数曲線の間で異なります。 RISEとFALLはそれぞれユニポーラ(0-10V)CV入力を備えており、対応するスルーレートに影響を与えます。 SLOW がイネーブルの場合、RISE と FALL の両方のスルー レートは、ノブと CV に基づいて、それ以外の場合よりも 10 倍遅くなります。 ポリフォニー:ポリフォニックで、IN入力のチャネルによってポリフォニーが定義されます。 バイパスされた場合: IN を変更せずに OUT に渡します。
SUMS
算術論理ユーティリティ。上部のセクションには、入力信号の合計、差、最大値、最小値が出力されます(パッチが適用されていない入力は、各計算に0V信号を送ります)。下部のセクションは、その入力を否定します (符号を逆にします)。 デフォルトでは、出力は+/-12ボルトに制限されています(これはラックの標準です)。コンテキストメニューオプションを使用すると、この制限を無効にすることができます。 Polyphony: ポリフォニックで、ポリフォニーは最初/一番上の入力によって定義されます。NEG回路は、その入力に基づいて独立してポリフォニックです。 バイパスした場合: 出力なし。
SWTCH
2つのスルーチャネルを備えた信号ルーティングモジュール。ボタンを押したままにするか、GATE入力がハイの場合、各チャネルのハイ入力は対応するOUTにルーティングされます。それ以外の場合、各LOW入力は各OUTにルーティングされます。 LATCHが有効になっている場合、GATEでボタンをクリックまたはトリガーパルスすると、出力がHIGHに切り替わります。2回目のクリックまたはトリガーでLOWにリセットされます。 コンテキスト メニュー オプション [Save latched state to patch] が有効で、ラッチがオンの場合、ラッチされた状態はパッチに保持され、パッチのロード時に復元されます。それ以外の場合、モジュールはパッチ ロード時に LOW 状態になります。 ポリフォニー：GATEにポリフォニック入力が存在する場合、モジュールは標準的な方法でポリフォニックであり、高/低入力の独立したポリフォニックチャンネルを個別に切り替えます(ボタンはすべてのチャンネルを切り替えます)。さらに、GATE の入力が存在しないかモノフォニックであるが、ポリフォニック ケーブルが高/低入力に存在し、そのような入力が出力に切り替えられると、チャネルがそのまま出力に複製されます。 バイパスした場合:各チャネルで個別にLOWを変更せずにOUTに渡します。
LGSW
LGSWは、2つのゲート入力とオンボードロジックを備えたSWITCHのバージョンです。 どちらのゲート入力にも何もパッチが適用されていない場合、またはどちらか一方にパッチが適用されている場合、モジュールの動作は SWITCH と同じです (ロジック セクションは効果がありません)。 両方のゲート入力が使用されている場合、ロジックはゲートの状態とロジック モードに従って true と評価されます。 OR: どちらかのゲートが高い場合は true。 AND: 両方のゲートが高い場合は true。 XOR: ゲートの 1 つだけが高い場合は true です。 NOR: どちらのゲートも高くない場合は true です。 NAND: 両方のゲートが Low の場合は true。 LATCHがオフで、両方のゲートが使用されている場合、ロジックが真であるか、ボタンが押されているときはいつでも、モジュールはHIGH入力を出力します。 LATCHがオンで、両方のゲートが使用中の場合、ロジック状態が変化するか、ボタンが押されたときにラッチが切り替わります。 ロジックモードはCVで設定できます。ロジックにCVを使用すると、小さなモード選択ボタンで行われた選択が上書きされます。O-5V CVは、モードを次のように選択します。 または:1V未満。 AND:1Vですが、2V未満です。 XOR:2Vですが、3V未満です。 NOR:3Vですが、4V未満です。 NAND:4V以上。 ポリフォニー：SWITCHと同じですが、ポリフォニーチャンネルカウントは最上位のゲート入力によってのみ設定されます。 バイパスした場合: 出力なし。
