CLAPi u-he Bazille

MIDI & MORE

ソケットだけのモジュラーらしいパネル部。

noise outputs

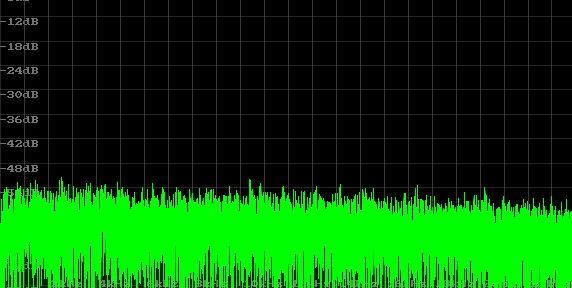

• White

  ホワイトノイズ

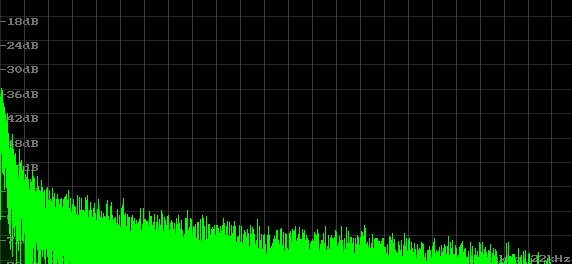

• Pink

  ピンクノイズ



CV inputs

• CV1、CV2

  ここに接続することでLFO、ENV、FILTER、MAPPINGで使うソースのひとつとして利用できる。



MIDI control sources

MIDI関係の出力ソケット。

• Press

  ポリプレッシャー

• Gate

  ゲート信号

• Velo

  ベロシティ

• PitchW

  ピッチホイール

• ModW

  モジュレーションホイール

• CtrlA、CtrlB

  コントロールA、B。デフォルトでは以下のようになっている。変更可能。



• KeyF1、KeyF2

  KeyFollow（キーフォロー）他u-he製品と同じような仕様となっている。
  center = 国際E3 = MIDI NO.52 = 164.8Hz この音程を中心としてレベル固定され、0が偏りなし、プラスにすると高域側のレベルが上がり、低域側は下がる。 マイナスであれば逆になる。

internal control sources

• Random

  ノートONのたびにランダム値の出力

• +5V

  一定電圧出力

• Map1、Map2

  マップの出力。

• StackV(Voice)

  スタック内の音声番号から派生した変調ソース。
  TWEAKSでStackが1に設定されている場合は+5V。
  Stackが2に設定されている場合は+5Vと-5V。
  Stackが3に設定されている場合は+5V / 0V / -5V。
  Stackが4以上は中心電圧を0Vとして、上記を割った電圧を出力。
  上下電圧の制限は+5Vと-5V。

  下動画はOSC周波数に適用した場合。1kHzを中心0Vとしている。



• Alt

  連続する音符ごとに+5Vと-5Vが切り替わる。

• Ramp1、Ramp2

  特殊なENVで、設定はTWEAKSにある。詳細は以下の通り。

Ramp

エンベロープのようにもLFOのようにも扱える。

• Clock Mode

  時間、テンポで設定。



• Up 0～100

  アタックタイム

• Hold 0～100

  設定された期間、信号が最大に保たれる。

• Down 0～100

  リリースタイムダウン

• Rest 0～100

  ランプが繰り返されるまでの時間を指定。 Restを100に設定すると、ワンショットエンベロープになる。 100%ホールドと同じ時間後に繰り返すには、Restを99.99%に設定 Clock Modeは、ランプの値を秒単位またはホストテンポに対する割合（1/4、1/1または4/1）に設定されるが、完全には同期しない。

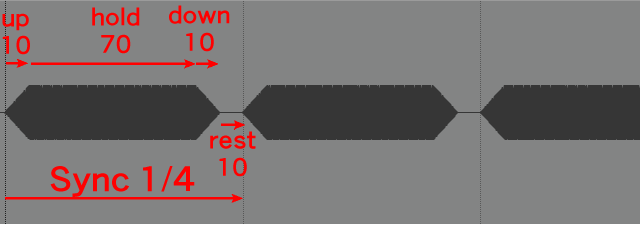

例として、Clock Modeを1/4syncにして、Up10、Hold70、Down10、Rest10にすると、以下のようになる。
