u-he Zebra3

Utility

Util 1～4 (GENERATORS RACK)

Util 5～8 (FX)

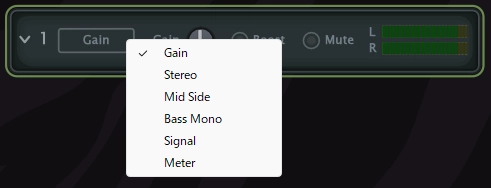

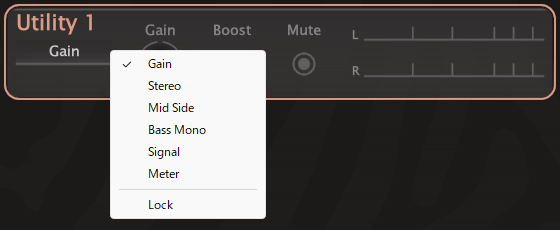

以下の6モードがある。

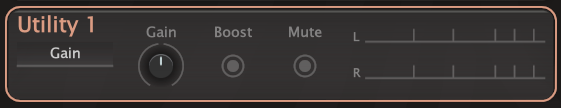

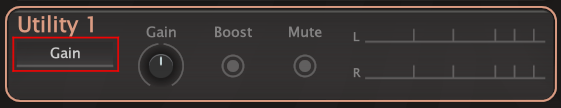

Gain

シンプルなボリュームレベラー。

Gain -100(無音)～0(0dB)～100(+6dB)

無音～+6dB。

Boost

ゲインが非常に低く設定されていない限り、12dBを追加。

Mute

入力を消音。

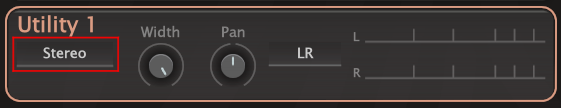

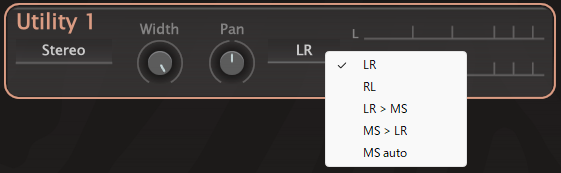

Stereo

Width 0～100

ステレオ幅の調整。

Pan -100～100

全体のパン位置の調整。

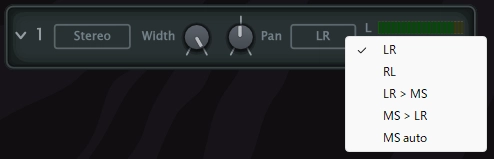

Mode

LR

普通のステレオイメージ。

RL

チャンネルが入れ替わったステレオイメージ。

LR > MS (L=Mid, R=Side)

ステレオをMid/Sideへ変換。
(L+R)/2=Mid=Lch
(L-R)/2=Side=Rch

MS > LR

MSをステレオへ変換。信号が-6dB落ちているので、おそらく2で割っている。
(Mid+Side)/2=L
(Mid-Side)/2=R

MS Auto

モノラル信号をMS変換すると、右出力がLからRを引いたものなので、右チャンネルが失われる。 そこでMS Autoでは、モノラル信号をステレオ (LR) として扱い、LとRの差に比例して LR > MS を適用する。

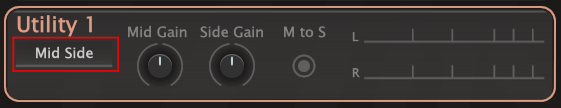

Mid Side

ステレオ信号をMS処理し、ステレオに戻して処理するモード。

Mid, Side -100～100

ミッドは左右のチャンネルで同じ成分の信号のレベルをコントロールし、 サイドは異なる成分、つまりそれ以外の全てをコントロール。 最大ブーストは+6 dB。

Mid to Side on/off

ミッドとサイドを入れ替えることで、モノラル信号から非常に広い音を簡単に作ることができる。 ただし、その結果はもはやモノラル対応ではなく、左右のチャンネルが互いに打ち消し合う可能性がある点に注意。

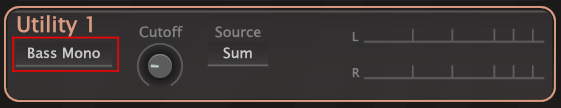

Bass Mono

Cutoff 20～500Hz

クロスオーバーフィルターは、カットオフポイント以下の周波数を分離して中央に配置し、 カットオフポイント以上の周波数はステレオを維持。

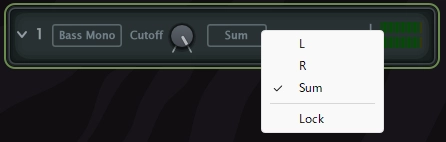

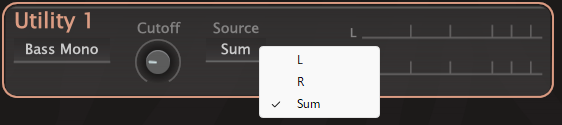

Mono Source

Sumでは、ステレオ信号の低音成分がモノラルに合成される。 L、Rでは、低音は片方のチャンネルからのみ分離される。

Signal

Invert

入力信号の極性を反転。

DC Block

DC成分および非常に低い周波数を除去。

Meter

Mode

• Peak：反応が速く、クリッピングを避けるためにトランジェントの監視に適している。
• RMS（Root Mean Squared）：全体的な音量を判断するのに通常はより適している。
